詳細情報 |
|||
| 断裂能力: | 1P - B - 6A | 定位電圧: | 220V |
|---|---|---|---|
| 定数電流: | 6A | BCD曲線: | B について |
| ポーランド人の数: | 1 | タイプ: | SH201-B6 |
製品の説明
一般情報

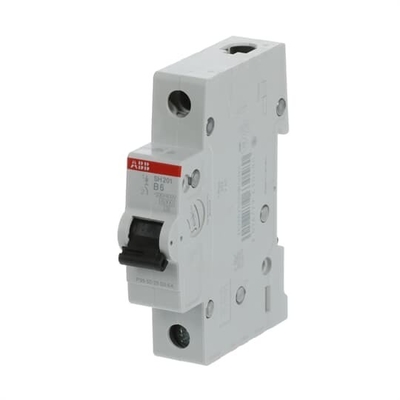

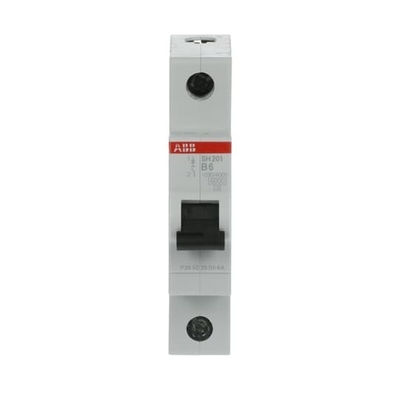

* 拡張製品タイプ:SH201-B6
* 製品ID:2CDS211001R0065
* エアン:4016779630580
* カタログ説明:SH201-B6 ミニチュア断路器 - 1P - B - 6A

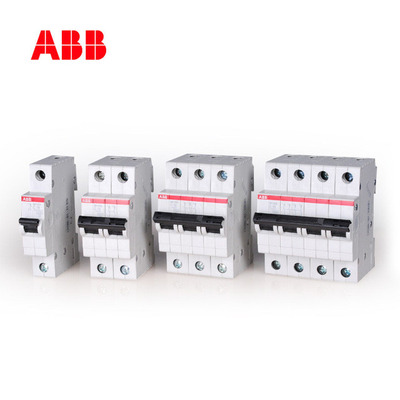

* 長い説明:コンパクトホーム SH200 ミニチュア断路器は,電流を制限しています.彼らは2つの異なるトリッピングを持っています.
オーバーロード保護のための遅延式熱トリッピングメカニズムとショート回路保護のための電気機械トリッピングメカニズム.,C),構成 (1P,1P+N,2P,3P,3P+N,4P),断片容量 (230/400V ACで最大6kA) と定位電流 (最大40A) すべて
SH200製品シリーズのMCBは,IEC/EN 60898-1に適合しており,住宅用に使用することができます.
ABBマイクロ断路器 SH200シリーズ
技術的な
* 規格:IEC/EN 60898-1
* トリッピング 特徴:B
* 定位電圧:IEC 60898-1 230 / 400 V AC に準拠する
* 稼働電圧:最大 (容量を含む) 253 V AC
最低 12 V AC
* 定数隔熱電圧 (Ui):IEC/EN 60664-1 440 V に準拠する
* 定位インパルス 抵抗電圧 (Uimp):4kV
2000 m 5 kV で
海面6.2kV
* ダイエレクトリック試験電圧:50/60 Hz,1分:2kV
* 入力電圧タイプ:AC
* 定電流 (イン):6A
* レーティング・ショート・サーキット容量: ((AC) 6 kA
(230 / 400 V AC) 6 kA
* 定数条件短回路電流 (Inc):(230 V) 6 kA
(400V) 6kA
* 定数周波数 (f):50 / 60 Hz
* 電力損失:2 W
極あたり2Wの定数稼働条件で
*電源接続:任意
* 連絡先の位置表示:オン /オフ
* エネルギー制限クラス:3
* 電力の耐久性:20000 AC サイクル
* 機械耐久性:20000サイクル
* ポーランド人数:1
* 保護されているポーランド人の数:1
* 超電圧カテゴリー:III
* 製品ラインナップ:SH200
* 圧縮トルク:2 N·m
*アクチュエータタイプ:トーグル
* スクリップ端末型:ケージ端末
*アクチュエータマーク:I / O
*アクチュエータ材料:隔熱グループII,黒色,密封可能
* 収納材:隔熱グループII,RAL 7035
* DINレールに固定:TH35-15 (IEC 60715 に準拠する35 x 15 mmの固定レール)
IEC60715 に準拠する TH35-7.5 (35 x 7.5 mm マウントレール)
* 設置位置:任意
* 推薦するスクリュードライバー:Pozidriv 2
* アクセサリー 入手可能:
* 接続容量:コンダクター 25 / 25 mm2
フレキシブルでフェルル0.75... 16mm2
柔らかい0.75... 16mm2
硬度0.75... 25mm2
0.75... 25 mm2 の線状
* 設置サイズ:DIN 43880 1 に準拠
*ターミナルタイプ:スクリューターミナル
環境問題
*環境気温:操作 -25... +55 °C
保存 -40 °Cから+70 °C
* 基準環境気温:30 °C
* 保護度:IP20
IP40 のカバー付きの囲み
* 汚染度:2
* 環境条件:28サイクル
55 °C / 90-96 %
そして 25 °C / 95-100 %
* IEC 60068-2-6:5g に準拠した振動耐性,負荷0.8インチで5...150...5 Hzで20サイクル
* IEC 60068-2-27:25g / 2ショック / 13ms に準拠した衝撃耐性
* RoHSステータス:EU指令2011/65/EUと修正2015/863に従って 2019年7月22日
* 環境情報:2CDK400030D0201
* REACH宣言:9AKK107492A1906
サイズ
* モジュラー間隔数の幅:1
* 製品 網域 幅:17.5mm
* 製品 純高さ:85mm
* 製品 網の深さ/長さ:69mm
* 製品の純重量:0.125kg
* ポール・ネット・ウェイト:0.125kg
*内蔵深さ (t2):69 mm
容器情報
* パッケージレベル1 箱10個
* パッケージレベル1 幅:92mm
* パッケージレベル 1 高さ:80mm
* パッケージレベル 1 深さ/長さ:183mm
* パッケージレベル 1 総重量:1.29kg
* パッケージレベル1 EAN:4016779630580
* パッケージレベル 2 単位:カートン 120 個
* パッケージレベル2 幅:275mm
* パッケージレベル2 高さ:210mm
* パッケージレベル2 深さ/長さ:395mm
* パッケージレベル2 総重量:16 kg
* パッケージレベル2 EAN:4016779988148
注文
* 最低注文数:1個
* 税関番号:85362010
*E番号 (フィンランド):3210967
* 出産国:ドイツ (DE)
証明書と申告書 (文書番号)
* 認証機関:EN
IEC
* 適合宣言 - CE:2CDK400607D2703
* 環境情報:2CDK400030D0201
* 指示書とマニュアル:2CDS207105P0001
* REACH宣言:9AKK107492A1906
* RoHS情報:2CDK400030D0201
人気ダウンロード
*データシート,技術情報:2CSC400030D0202
* 指示書とマニュアル:2CDS207105P0001
分類
* ETIM 7:EC000042 - ミニチュア断路器 (MCB)
* ETIM 8:EC000042 - ミニチュア断路器 (MCB)
* EPLAN カタログツリー:電気工学 / 保護装置 / 一般
* EPLAN 機能定義:断路器 / 単一断路器 / 断路器 1_2
* WEEE カテゴリー:5小型の機器 (外側の寸法が50cm以上ない)
* WEEE B2C / B2B:ビジネスからビジネスへ
* CN8:8536 20 10
* UNSPSC:39121603
*eクラス:V11.0: 27141901
* IDEA 粒状カテゴリコード (IGCC):4897 >> ミニチュア断路器
* 対象分類コード:F
* 規格:IEC/EN 60898-1
* トリッピング 特徴:B
* 定位電圧:IEC 60898-1 230 / 400 V AC に準拠する
* 稼働電圧:最大 (容量を含む) 253 V AC
最低 12 V AC
* 定数隔熱電圧 (Ui):IEC/EN 60664-1 440 V に準拠する
* 定位インパルス 抵抗電圧 (Uimp):4kV
2000 m 5 kV で
海面6.2kV
* ダイエレクトリック試験電圧:50/60 Hz,1分:2kV
* 入力電圧タイプ:AC
* 定電流 (イン):6A
* レーティング・ショート・サーキット容量: ((AC) 6 kA
(230 / 400 V AC) 6 kA
* 定数条件短回路電流 (Inc):(230 V) 6 kA
(400V) 6kA
* 定数周波数 (f):50 / 60 Hz
* 電力損失:2 W
極あたり2Wの定数稼働条件で
*電源接続:任意
* 連絡先の位置表示:オン /オフ
* エネルギー制限クラス:3
* 電力の耐久性:20000 AC サイクル
* 機械耐久性:20000サイクル
* ポーランド人数:1
* 保護されているポーランド人の数:1
* 超電圧カテゴリー:III
* 製品ラインナップ:SH200
* 圧縮トルク:2 N·m
*アクチュエータタイプ:トーグル
* スクリップ端末型:ケージ端末
*アクチュエータマーク:I / O
*アクチュエータ材料:隔熱グループII,黒色,密封可能
* 収納材:隔熱グループII,RAL 7035
* DINレールに固定:TH35-15 (IEC 60715 に準拠する35 x 15 mmの固定レール)
IEC60715 に準拠する TH35-7.5 (35 x 7.5 mm マウントレール)
* 設置位置:任意
* 推薦するスクリュードライバー:Pozidriv 2
* アクセサリー 入手可能:
* 接続容量:コンダクター 25 / 25 mm2
フレキシブルでフェルル0.75... 16mm2
柔らかい0.75... 16mm2
硬度0.75... 25mm2
0.75... 25 mm2 の線状
* 設置サイズ:DIN 43880 1 に準拠
*ターミナルタイプ:スクリューターミナル
環境問題
*環境気温:操作 -25... +55 °C
保存 -40 °Cから+70 °C
* 基準環境気温:30 °C
* 保護度:IP20
IP40 のカバー付きの囲み
* 汚染度:2
* 環境条件:28サイクル
55 °C / 90-96 %
そして 25 °C / 95-100 %
* IEC 60068-2-6:5g に準拠した振動耐性,負荷0.8インチで5...150...5 Hzで20サイクル
* IEC 60068-2-27:25g / 2ショック / 13ms に準拠した衝撃耐性
* RoHSステータス:EU指令2011/65/EUと修正2015/863に従って 2019年7月22日
* 環境情報:2CDK400030D0201
* REACH宣言:9AKK107492A1906
サイズ
* モジュラー間隔数の幅:1
* 製品 網域 幅:17.5mm
* 製品 純高さ:85mm
* 製品 網の深さ/長さ:69mm
* 製品の純重量:0.125kg
* ポール・ネット・ウェイト:0.125kg
*内蔵深さ (t2):69 mm
容器情報
* パッケージレベル1 箱10個
* パッケージレベル1 幅:92mm
* パッケージレベル 1 高さ:80mm
* パッケージレベル 1 深さ/長さ:183mm
* パッケージレベル 1 総重量:1.29kg
* パッケージレベル1 EAN:4016779630580
* パッケージレベル 2 単位:カートン 120 個
* パッケージレベル2 幅:275mm
* パッケージレベル2 高さ:210mm
* パッケージレベル2 深さ/長さ:395mm
* パッケージレベル2 総重量:16 kg
* パッケージレベル2 EAN:4016779988148
注文
* 最低注文数:1個
* 税関番号:85362010
*E番号 (フィンランド):3210967
* 出産国:ドイツ (DE)
証明書と申告書 (文書番号)
* 認証機関:EN
IEC
* 適合宣言 - CE:2CDK400607D2703
* 環境情報:2CDK400030D0201
* 指示書とマニュアル:2CDS207105P0001
* REACH宣言:9AKK107492A1906
* RoHS情報:2CDK400030D0201
人気ダウンロード
*データシート,技術情報:2CSC400030D0202
* 指示書とマニュアル:2CDS207105P0001
分類
* ETIM 7:EC000042 - ミニチュア断路器 (MCB)
* ETIM 8:EC000042 - ミニチュア断路器 (MCB)
* EPLAN カタログツリー:電気工学 / 保護装置 / 一般
* EPLAN 機能定義:断路器 / 単一断路器 / 断路器 1_2
* WEEE カテゴリー:5小型の機器 (外側の寸法が50cm以上ない)
* WEEE B2C / B2B:ビジネスからビジネスへ
* CN8:8536 20 10
* UNSPSC:39121603
*eクラス:V11.0: 27141901
* IDEA 粒状カテゴリコード (IGCC):4897 >> ミニチュア断路器
* 対象分類コード:F
