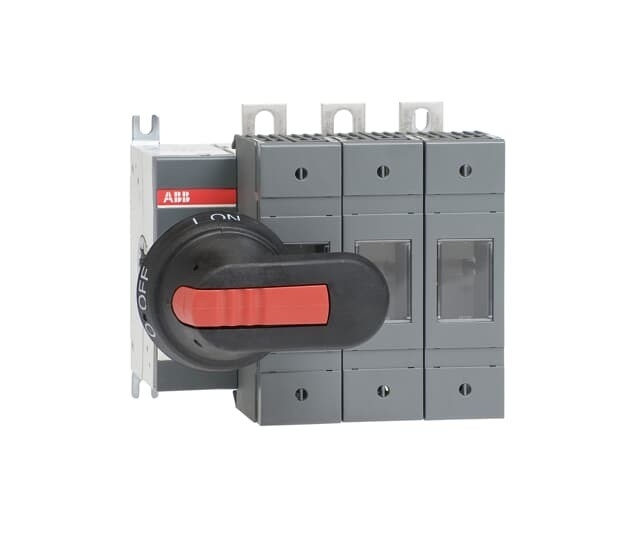

OS125GD03P 1SCA115639R1001 産業用電源管理用の切断スイッチ

OS125GD03P

一般情報

• 拡張された製品タイプ:

  OS125GD03P

• 製品ID:

  1SCA115639R1001

• エーン:

  6417019479774

• カタログ説明:

  OS125GD03P スイッチ・フューズ

• 長い説明:

  スイッチ・ファイューズ フロント操作 3極03 (左側) DIN000,00ハンドルとシャフトも含まれます

• 循環価値

  • 紛争鉱物報告模板 (CMRT):

    9AKK108467A5658

  • 環境製品宣言 (EPD):

    1SCC311196D0201

  • REACH宣言:

    1SCC011021D0201

  • RoHS情報

    1SCC011020D0201

  • 毒性物質規制法 (TSCA)

    1SCC011025D0201

  エコ透明性

  • 環境製品宣言 (EPD):

    1SCC311196D0201

  注文

  • 最低注文量:

    1本

  • 税関番号:

    85365080

  • 産地:

    フィンランド (FI)

  人気ダウンロード

  • データシート,技術情報:

    1SCC311013C0201

  • 指示書とマニュアル:

    1SCC311037M0206

  • 環境製品宣言 (EPD):

    1SCC311196D0201

  サイズ

  • 製品 網域 幅:

    147mm

  • 純高さ:

    140mm

  • 製品 純深さ/長さ:

    130mm

  • 製品純重量

    2.035体重
    4.49ポンド

  技術的な

  • AC-21A (I) の電流量_eについて)

    (500V) 125A
    (690V) 125A

  • AC-22A (I) の電流_eについて)

    (500V) 125A
    (690V) 125A

  • AC-23A (I) の電流量_eについて)

    (500V) 125A
    (690V) 125A

  • AC-23A (P) の定数稼働力_eについて)

    (220... 240 V) 37 kW
    (400V) 55 kW
    (415 V) 55 kW
    (500V) 75 kW
    (690 V) 110 kW

  • 通常の空気熱電流 (I)_についてについて)

    Θ = 40 °C 125 A

  • 常用熱電流 (I)_についてについて)

    完全に閉ざされた125A

  • 定数インパルス 抵抗電圧 (U)_impについて)

    8kV

  • 定数隔熱電圧 (U)_iについて)

    1000V

  • 定位電圧:

    主回路 690 V AC

  • 定数短時間 低電圧の電流に耐える (I)_cwについて)

    1s 5キロアンペア rms

  • 条件短回路電流 (I)_ncについて)

    (690 V) 80 kA

  • パワー損失:

    極あたり12Wの定数稼働条件で

  • 汚染度:

    3

  • ハンドル型:

    銃柄とシャフトを含む

  • スイッチの操作メカニズム

    03 (左側)

  • ラインターミナルの位置:

    上から下へ 下から上へ

  • フュージングサイズ:

    NH000
    NH00

  • ファイューズシステム:

    DIN

  • 動作モード:

    前部操作

  • 基準:

    IEC 60947-3

  • マウントタイプ:

    ベース・マウント

  • ポーランド人数:

    3

  • キャベルの横切り:

    2.5... 25mm2

  • ターミナルタイプ:

    ラグ・ターミナル

  • 端末の幅:

    20mm

  • 圧縮トルク:

    15... 22 N·m

  • 定数電流 (I)_nについて)

    メイン回路125A

  技術 UL/CSA

  • 圧縮トルク:

    15... 22 N·m

  環境問題

  • RoHSステータス:

    EU指令2011/65/EU及び修正案2015/863を施行した 2019年7月22日
